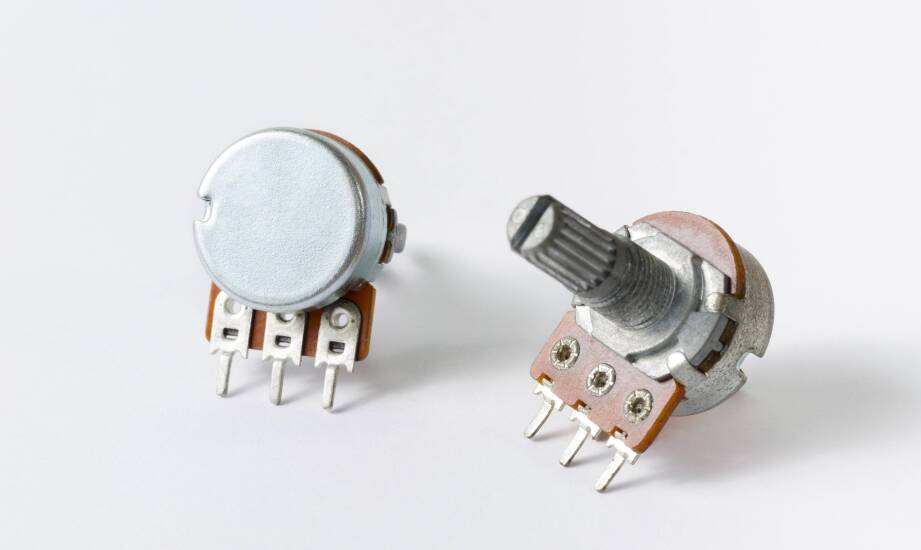

Jak dobrać potencjometr do naprawy i projektu, gdy liczą się charakterystyka, montaż i trwałość regulacji

W serwisie sprzętu elektronicznego nierzadko pojawia się usterka objawiająca się trzeszczeniem lub nagłymi skokami parametrów podczas regulacji. Kiedy zmieniamy głośność w starym amplitunerze albo kalibrujemy panel sterowania maszyny produkcyjnej, nagłe przeskoki wartości wyraźnie wskazują na zużyty ślizgacz na ścieżce oporowej. Sama diagnoza problemu to jednak dopiero początek całego procesu naprawy. Prawdziwe trudności pojawiają się w momencie poszukiwania fizycznie odpowiedniego zamiennika. Czasem nowy element posiada całkowicie właściwe parametry elektryczne, ale nie mieści się w wąskiej obudowie urządzenia. Innym razem rozstaw metalowych wyprowadzeń kompletnie nie pasuje do fabrycznych otworów na płytce drukowanej. Skuteczna naprawa wymaga znalezienia takiego komponentu, który pogodzi rygorystyczne wymagania elektryczne ze specyfikacją mechaniczną narzuconą przez twórcę obwodu. Właściwe rozpoznanie profilu działania i sposobu mocowania pozwala uniknąć błędów oraz kosztownych opóźnień podczas montażu.

Przeczytaj również: Zalety parapetów aluminiowych zewnętrznych

Kluczowe parametry elektryczne i precyzja sterowania

Dobór komponentu regulacyjnego zaczyna się od wnikliwej analizy jego rezystancji nominalnej. W typowych projektach elektronicznych wartość ta wynosi od kilkuset omów do nawet 1 MΩ, zależnie od narzuconego prądu w danej gałęzi. Równie istotna jest charakterystyka zmian rezystancji, ponieważ to ona bezpośrednio warunkuje płynność nastaw przez użytkownika. Typ B oferuje liniową zależność przyrostu, co doskonale sprawdza się podczas standardowej regulacji napięcia bazowego lub prądu ładowania. Z kolei charakterystyka logarytmiczna typu A dobrze naśladuje naturalną czułość ludzkiego słuchu i znajduje szerokie zastosowanie w sprzęcie audio do płynnej kontroli głośności. Podczas naprawy należy również sprawdzić moc rozpraszaną oraz dopuszczalne obciążenie wrażliwej ścieżki oporowej. Przeważnie prąd nie przekracza bezpiecznej bariery 50 mA, a dla niewielkich wartości oporu stosuje się elementy o mocy w granicach od 0,25 do 2 W.

Przeczytaj również: Czujniki indukcyjne a ich rola w monitorowaniu procesów produkcyjnych

Kolejnym niezwykle ważnym aspektem technicznym jest sam mechanizm obrotu osi. Odpowiednio dobrany potencjometr warunkuje późniejszą dokładność manualnego sterowania parametrami. Tradycyjne wersje jednoobrotowe oferują zakres ruchu ślizgacza na poziomie 270–300 stopni obrotu. Taki przedział w zupełności wystarcza do szybkich i bardzo intuicyjnych nastaw w domowych urządzeniach AGD czy amatorskich zasilaczach warsztatowych. Jeśli jednak układ wymaga ponadprzeciętnej dokładności, elektronicy sięgają po rozwiązania wieloobrotowe. Elementy te posiadają specjalny gwintowany trzpień, który umożliwia wykonanie dziesięciu lub większej liczby pełnych obrotów. Przekłada się to na uzyskanie precyzji regulacji poniżej 0,1 procenta w całym zakresie. Taka szczegółowość bywa całkowicie niezbędna w systemach kalibracji automatyki przemysłowej oraz w wysoce specjalistycznym sprzęcie pomiarowym.

Przeczytaj również: Kluczowe cechy akumulatorów do jachtów, które zwiększają bezpieczeństwo na wodzie

Wpływ montażu i parametrów mechanicznych na projekt

Mechaniczne aspekty budowy bywają równie krytyczne podczas doboru komponentów co parametry typowo prądowe. Wykonanie elementu w technologii SMD pozwala na bardzo gęsty montaż na powierzchni płytki, co znacznie oszczędza miejsce w przenośnych urządzeniach. Taki wariant konstrukcyjny utrudnia jednak ręczną wymianę podczas serwisowania, ponieważ wymaga użycia precyzyjnych narzędzi lutowniczych i specjalistycznej stacji na gorące powietrze. Dlatego w nowo powstających prototypach i urządzeniach poddawanych częstym modyfikacjom znacznie chętniej stosuje się klasyczny montaż przewlekany THT. Mocne wyprowadzenia lutowane w otworach płytki gwarantują dużo wyższą stabilność mechaniczną całego modułu i mocno ułatwiają późniejsze prace naprawcze. Trwałość głębokiego lutowania THT skutecznie zapobiega wyrywaniu miedzianych ścieżek przy mocniejszym naciśnięciu gałki przez operatora.

Specyfika określonej branży wymusza również użycie konkretnego rodzaju osi oraz odpowiedniego sposobu mocowania korpusu. W stacjonarnym sprzęcie grającym powszechnie stosuje się długi trzpień, mierzący zazwyczaj od 20 do 30 milimetrów długości. Dodatkowo nacięta oś o ustandaryzowanej średnicy 6 mm ułatwia szybkie i stabilne osadzenie ozdobnej gałki po zewnętrznej stronie obudowy. W zaawansowanej automatyce przemysłowej o wiele istotniejsza jest z kolei odporność na ciągłe drgania otoczenia. Mocowanie korpusu za pomocą dodatkowej nakrętki lub sztywnego pierścienia centrującego zapobiega powstawaniu niebezpiecznych luzów przy silnych wibracjach maszyn. Warszawska hurtownia Firma Piekarz zaopatruje rynek w różnorodne podzespoły, pomagając serwisantom w znalezieniu nietypowych części. Szeroki dostęp do zaopatrzonego magazynu z ponad 20 000 produktów pozwala szybko dopasować elementy o wymaganej długości gwintu i rozstawie pinów.

Sukces w projektowaniu nowego modułu lub naprawie uszkodzonych układów sterujących opiera się na zachowaniu ścisłej hierarchii wymagań technicznych. Przed zakupem części zamiennych należy bezwzględnie przeanalizować główną funkcję danego podzespołu w obwodzie elektronicznym. Elektronik ocenia wtedy, czy element ma jedynie sterować napięciem w amatorskim zasilaczu, precyzyjnie kalibrować sygnał drogowego czujnika, czy też miękko korygować głośność we wzmacniaczu. Zebrane w ten sposób informacje kategorycznie definiują niezbędną charakterystykę ścieżki oraz jej maksymalną obciążalność cieplną.

Dopiero po rzetelnym ustaleniu tych bazowych wskaźników przychodzi czas na dokładną weryfikację gabarytów oraz dobór rodzaju mocowania. Znalezienie fizycznie identycznego zamiennika do starego amplitunera bywa czasochłonne, ale pójście na szybki kompromis względem parametrów elektrycznych przeważnie skutkuje kolejną awarią sprzętu. Trwałość codziennej regulacji w dużej mierze zależy od idealnego zestrojenia mechaniki wprost z obciążeniem danego obwodu. Poprawna integracja solidnego elementu nastawnego zapewnia finalnym urządzeniom bezpieczną, bezawaryjną pracę i ostatecznie eliminuje frustrujące przeskoki sygnału przez długie lata eksploatacji.
